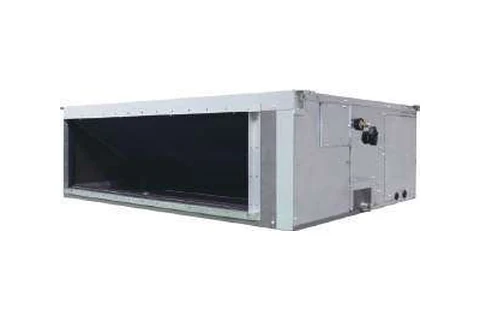

FXMQ200PVM

Lưu ý: Các thông số kỹ thuật được dựa trên những điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27ºCDB, 19ºCWB, Nhiệt độ bên ngoài: 35ºCDB, Ống dẫn môi chất chiều dài tương đương: 7.5m, Chênh lệch độ cao: 0m. • Sưởi: Nhiệt độ bên trong: 20ºCDB, Nhiệt độ bên ngoài: 7ºCDB, 6ºCWB, Ống dẫn môi chất chiều dài tương đương: 7m, Chênh lệch độ cao: 0m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định. (Xem thêm tài liệu Kỹ thuật để biết chi tiết.) • Độ ồn: Giá trị quy đổi trong điều kiện, phòng không dội âm. Vị trí đo phía dưới cách trung tâm máy 1.5m. Trong quá trình vận hành thực tế, các giá trị này thường hơi cao hơn do điều kiện môi trường xung quanh. *1: Giá trị tiêu thụ điện năng tùy thuộc vào điều kiện áp suất tĩnh ngoài. *2: Áp suất tĩnh bên ngoài có thể được sửa đổi bằng cách sử dụng một bộ điều khiển từ xa cung cấp mười lăm cấp độ điều khiển. Các giá trị này cho biết áp suất tĩnh thấp nhất và cao nhất có thể. Áp suất tĩnh tiêu chuẩn là 150 Pa. hnạL nàD Dàn Lạnh VRV 210

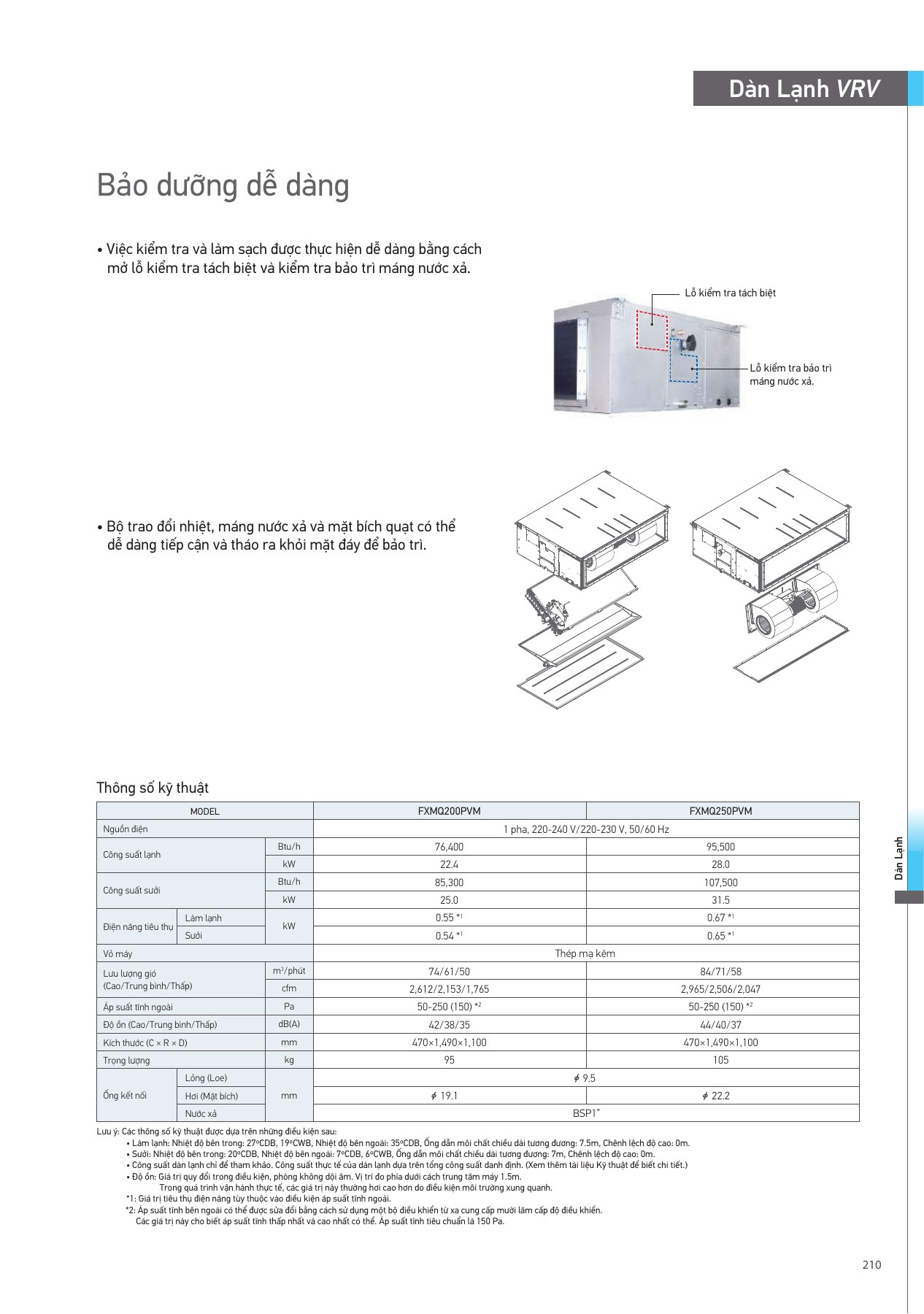

PDF trang 211 Bảo dưỡng dễ dàng • Việc kiểm tra và làm sạch được thực hiện dễ dàng bằng cách mở lỗ kiểm tra tách biệt và kiểm tra bảo trì máng nước xả. Lỗ kiểm tra tách biệt Lỗ kiểm tra bảo trì máng nước xả. • Bộ trao đổi nhiệt, máng nước xả và mặt bích quạt có thể dễ dàng tiếp cận và tháo ra khỏi mặt đáy để bảo trì. Thông số kỹ thuật MODEL FXMQ200PVM FXMQ250PVM Nguồn điện 1 pha, 220-240 V/220-230 V, 50/60 Hz Btu/h 76,400 95,500 Công suất lạnh kW 22.4 28.0 Btu/h 85,300 107,500 Công suất sưởi kW 25.0 31.5 Làm lạnh 0.55 *1 0.67 *1 Điện năng tiêu thụ kW Sưởi 0.54 *1 0.65 *1 Vỏ máy Thép mạ kẽm Lưu lượng gió m3/phút 74/61/50 84/71/58 (Cao/Trung bình/Thấp) cfm 2,612/2,153/1,765 2,965/2,506/2,047 Áp suất tĩnh ngoài Pa 50-250 (150) *2 50-250 (150) *2 Độ ồn (Cao/Trung bình/Thấp) dB(A) 42/38/35 44/40/37 Kích thước (C × R × D) mm 470×1,490×1,100 470×1,490×1,100 Trọng lượng kg 95 105 Lỏng (Loe) 9.5 Ống kết nối Hơi (Mặt bích) mm 19.1 22.2 Nước xả BSP1” Lưu ý: Các thông số kỹ thuật được dựa trên những điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27ºCDB, 19ºCWB, Nhiệt độ bên ngoài: 35ºCDB, Ống dẫn môi chất chiều dài tương đương: 7.5m, Chênh lệch độ cao: 0m. • Sưởi: Nhiệt độ bên trong: 20ºCDB, Nhiệt độ bên ngoài: 7ºCDB, 6ºCWB, Ống dẫn môi chất chiều dài tương đương: 7m, Chênh lệch độ cao: 0m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định. (Xem thêm tài liệu Kỹ thuật để biết chi tiết.) • Độ ồn: Giá trị quy đổi trong điều kiện, phòng không dội âm. Vị trí đo phía dưới cách trung tâm máy 1.5m. Trong quá trình vận hành thực tế, các giá trị này thường hơi cao hơn do điều kiện môi trường xung quanh. *1: Giá trị tiêu thụ điện năng tùy thuộc vào điều kiện áp suất tĩnh ngoài. *2: Áp suất tĩnh bên ngoài có thể được sửa đổi bằng cách sử dụng một bộ điều khiển từ xa cung cấp mười lăm cấp độ điều khiển. Các giá trị này cho biết áp suất tĩnh thấp nhất và cao nhất có thể. Áp suất tĩnh tiêu chuẩn là 150 Pa. hnạL nàD Dàn Lạnh VRV 210 TRANG LIỀN KỀ CÙNG TRANG ĐÔI — PDF trang 210 Giấu Trần Nối Ống Gió Áp Suất Tĩnh Cao FXMQ-P Áp suất tĩnh trung bình và cao cho phép thiết kế ống gió linh hoạt. Thiết kế linh hoạt Áp suất tĩnh bên ngoài có thể điều chỉnh • Sử dụng động cơ quạt DC, áp suất tĩnh bên ngoài có thể được kiểm soát trong phạm vi từ 50 Pa đến 250 Pa. Áp suất tĩnh bên ngoài có thể điều chỉnh 50Pa 250Pa Lắp đặt dễ dàng *Chức năng này chỉ có thể được thiết lập thông qua bộ điều khiển từ xa có dây. Lưu lượng gió định mức Rãnh phin lọc được tích hợp • Để phục vụ cho việc lắp đặt phin lọc dễ dàng tại công trình, một đường rãnh phin lọc có sẵn ở mặt bích gió hồi. )PSE( iàogn hnĩt tấus pÁ “Chức năng tự động điều chỉnh lưu lượng gió” lắp đặt tại công trình (cài đặt cục bộ bằng bộ điều khiển từ xa) Trở lực ống gió tại hệ thống thiết kế rpm 1 Trở lực thực tế của ống gió rpm 2 Cài đặt tại công trình Cần có nhiều điều chỉnh khác nhau (Do không có “Chức năng tự động luồng gió dư thừa hoặc thiếu hụt), ví dụ: Thiết kế Lắp đặt điều chỉnh lưu lượng gió” Lắp đặt lại ống gió, thay thế động cơ, thay thế van gió, v.v. Cài đặt tại công trình Chức năng rpm 7 V hệ ậ n t h h ố à n n g h có “Chức năng tự động cải tiến! Thiết kế Lắp đặt điều chỉnh lưu lượng gió” rpm 8 <Cấu tạo> 1. Trong khi thiết lập tại công trình, nguồn điện của quạt DC được kết nối . Lưu lượng gió 2. Áp suất tĩnh bên ngoài được ước tính từ đầu vào nguồn của quạt DC vì PCB Ghi chú: "Chức năng tự động điều chỉnh lưu lượng gió" có thể được điều chỉnh của FXSQ-PA có bảng áp suất tĩnh bên ngoài so với đầu vào nguồn của quạt DC. trong phạm vi ± 10% của luồng không khí định mức. 3. Trở lực thực tế của ống gió được tính theo 1 và 2. (Tham khảo Sách Dữ liệu Kỹ thuật để biết thêm chi tiết) 4. Tốc độ quạt được điều chỉnh tự động để tạo ra luồng gió định mức. "Chức năng tự động điều chỉnh lưu lượng gió" chỉ nên được sử dụng khi cài đặt tại công trình. 209
