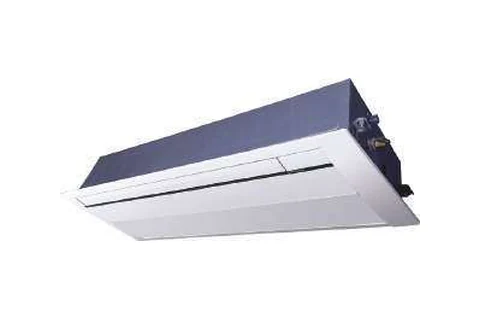

FXEQ20AV36

Lưu ý: Các thông số kỹ thuật dựa trên điều kiện sau: •Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. •Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. •Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuật để biết chi tiết) •Độ ồn: Giá trị quy đổi trong điều kiện phòng không dội âm. Vị trí đo cách trung tâm máy phía trước 1 m và phía dưới 1 m. Trong quá trình vận hành thực tế, các giá trị này hơi cao do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 198

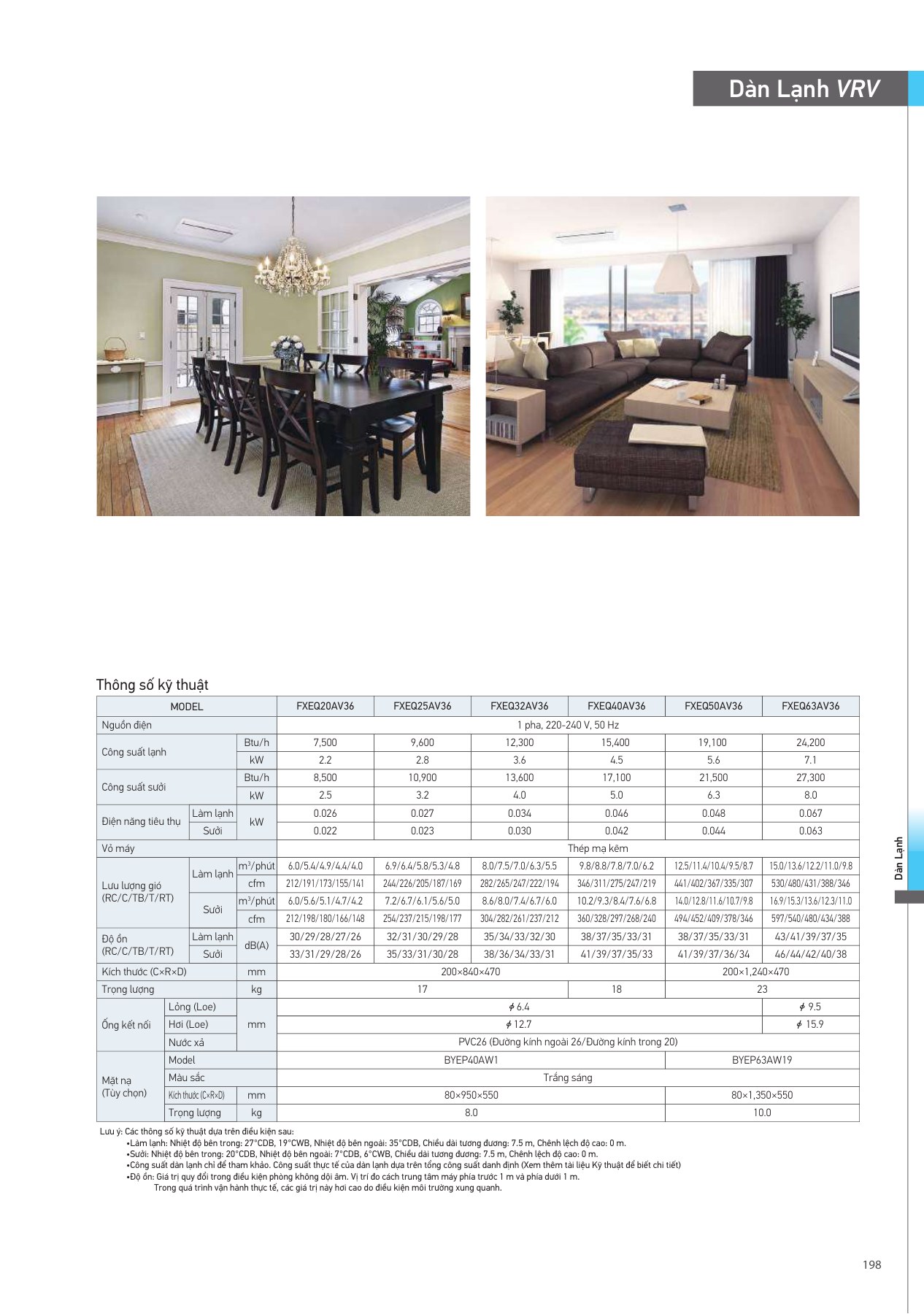

PDF trang 199 Thông số kỹ thuật MODEL FXEQ20AV36 FXEQ25AV36 FXEQ32AV36 FXEQ40AV36 FXEQ50AV36 FXEQ63AV36 Nguồn điện 1 pha, 220-240 V, 50 Hz Btu/h 7,500 9,600 12,300 15,400 19,100 24,200 Công suất lạnh kW 2.2 2.8 3.6 4.5 5.6 7.1 Btu/h 8,500 10,900 13,600 17,100 21,500 27,300 Công suất sưởi kW 2.5 3.2 4.0 5.0 6.3 8.0 Làm lạnh 0.026 0.027 0.034 0.046 0.048 0.067 Điện năng tiêu thụ kW Sưởi 0.022 0.023 0.030 0.042 0.044 0.063 Vỏ máy Thép mạ kẽm m3/phút 6.0/5.4/4.9/4.4/4.0 6.9/6.4/5.8/5.3/4.8 8.0/7.5/7.0/6.3/5.5 9.8/8.8/7.8/7.0/6.2 12.5/11.4/10.4/9.5/8.7 15.0/13.6/12.2/11.0/9.8 Làm lạnh Lưu lượng gió cfm 212/191/173/155/141 244/226/205/187/169 282/265/247/222/194 346/311/275/247/219 441/402/367/335/307 530/480/431/388/346 (RC/C/TB/T/RT) m3/phút 6.0/5.6/5.1/4.7/4.2 7.2/6.7/6.1/5.6/5.0 8.6/8.0/7.4/6.7/6.0 10.2/9.3/8.4/7.6/6.8 14.0/12.8/11.6/10.7/9.8 16.9/15.3/13.6/12.3/11.0 Sưởi cfm 212/198/180/166/148 254/237/215/198/177 304/282/261/237/212 360/328/297/268/240 494/452/409/378/346 597/540/480/434/388 Độ ồn Làm lạnh 30/29/28/27/26 32/31/30/29/28 35/34/33/32/30 38/37/35/33/31 38/37/35/33/31 43/41/39/37/35 dB(A) (RC/C/TB/T/RT) Sưởi 33/31/29/28/26 35/33/31/30/28 38/36/34/33/31 41/39/37/35/33 41/39/37/36/34 46/44/42/40/38 Kích thước (C×R×D) mm 200×840×470 200×1,240×470 Trọng lượng kg 17 18 23 Lỏng (Loe) 6.4 9.5 Ống kết nối Hơi (Loe) mm 12.7 15.9 Nước xả PVC26 (Đường kính ngoài 26/Đường kính trong 20) Model BYEP40AW1 BYEP63AW19 Mặt nạ Màu sắc Trắng sáng (Tùy chọn) Kích thước (C×R×D) mm 80×950×550 80×1,350×550 Trọng lượng kg 8.0 10.0 Lưu ý: Các thông số kỹ thuật dựa trên điều kiện sau: •Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. •Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. •Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuật để biết chi tiết) •Độ ồn: Giá trị quy đổi trong điều kiện phòng không dội âm. Vị trí đo cách trung tâm máy phía trước 1 m và phía dưới 1 m. Trong quá trình vận hành thực tế, các giá trị này hơi cao do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 198 TRANG LIỀN KỀ CÙNG TRANG ĐÔI — PDF trang 198 Cassette Âm Trần 1 Hướng Thổi FXEQ-A Thiết kế mỏng giúp linh hoạt trong lắp đặt Thiết kế mỏng Đà ngang 447700 mmmm • Dàn lạnh được thiết kế gọn nhẹ với chiều cao 200 mm 884400 mmmm và chiều sâu 400 mm, giúp dễ dàng lắp đặt cho Indoor unit 200 mm 255 mm không gian trần hẹp 80 mm 225555 mmmm • Thiết kế mặt nạ phẳng và trơn giúp khó bám bụi, do đó làm sạch dễ dàng hơn. Tiện nghi • Cánh đảo gió ngang và đứng có thể điều chỉnh bằng Mặt trước Mặt bên điều khiển từ xa, mang luồng gió 3 chiều đến mọi góc của căn phòng. • 5 cấp độ gió cùng chế độ vận hành yên tĩnh giúp mang lại luồng gió dễ chịu. • Dàn lạnh, quạt và bơm nước xả có động cơ DC không chỉ gia tăng hiệu suất năng lượng mà còn giảm độ ồn và độ rung khi máy hoạt động. • Không chỉ tạo ra không gian ấm cúng cho căn phòng, dàn lạnh còn có khả năng chống làm bẩn khu vực trần xung quanh bằng cách điều chỉnh các cánh hướng Cánh đảo gió đứng, quay trái và Cánh đảo gió ngang, quay giữa dòng. phải trong giới hạn 45° 20° 70° tới Dễ dàng bảo dưỡng • Bơm xả được trang bị như một phụ kiện tiêu chuẩn với • Bảo trì các bộ phận được độ nâng 850 mm. thực hiện dễ dàng với việc chỉ tháo mặt nạ gió hồi. 197
