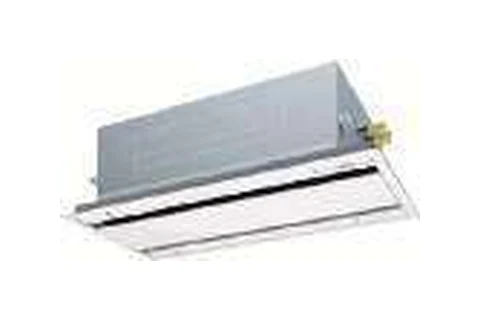

FXCQ40BVM

Ghi chú: 1) Chỉ có thể kết nối bộ điều khiển từ xa BRC1H63W(K) để BẬT/TẮT Streamer. 2) Chức năng Streamer chỉ hoạt động khi quạt và điều hòa không khí dừng. Thời gian hoạt động tối đa của Streamer là 180 phút mỗi ngày. BAPWS55A61 Máng nước xả có ion bạc kháng khuẩn • Ngăn chặn sự phát triển của các chất nhờn, vi khuẩn, nấm mốc gây ra mùi hôi và tắc nghẽn. * Máng nước xả nên được thay một lần từ 2 đến 3 năm. Phin lọc được xử lý kháng khuẩn và chống mốc Thông số kỹ thuật MODEL FXCQ20BVM FXCQ25BVM FXCQ32BVM FXCQ40BVM FXCQ50BVM FXCQ63BVM FXCQ80BVM FXCQ125BVM Nguồn điện 1pha, 220-240 V/220-230 V, 50/60 Hz Btu/h 7,500 9,600 12,300 15,400 19,100 24,200 30,700 47,800 Công suất lạnh kW 2.2 2.8 3.6 4.5 5.6 7.1 9.0 14.0 Btu/h 8,500 10,900 13,600 17,100 21,500 27,300 34,100 54,600 Công suất sưởi kW 2.5 3.2 4.0 5.0 6.3 8.0 10.0 16.0 Làm lạnh 0.031 0.039 0.041 0.059 0.063 0.090 0.149 Điện năng tiêu thụ kW Sưởi 0.028 0.035 0.037 0.056 0.060 0.086 0.146 Vỏ máy Thép mạ kẽm m3/phút 10.5/9.5/9/8/7.5 11.5/10.5/9.5/8.5/8 12/11/10.5/9.5/8.5 15/14/13/11.5/10.5 16/15/14/12.5/11.5 26/24/22.5/20.5/18.5 32/29.5/27.5/25/22.5 Lưu lượng gió (RC/C/TB/T/RT) cfm 371/335/318/282/265 406/371/335/300/282 424/388/371/335/300 530/494/459/406/371 565/530/494/441/406 918/847/794/724/653 1,130/1,041/971/883/794 Độ ồn (RC/C/TB/T/RT) dB(A) 32/31/30/29/28 34/33/31/30/29 34/33/32/31/30 36/35/33/32/31 37/36/35/33/31 39/38/37/35/32 42/40/38/36/33 46/44/42/40/38 Kích thước (C × R × D) mm 305×775×620 305×990×620 305×1,445×620 Trọng lượng máy kg 19 22 25 33 38 Lỏng (Loe) 6.4 9.5 Ống kết nối Hơi (Loe) mm 12.7 15.9 Nước xả VP25 (Đường kính ngoài 32/Đường kính trong 25) Model BYBCQ40CF BYBCQ63CF BYBCQ125CF Mặt nạ Màu sắc Trắng sáng (6.5Y 9.5/0.5) (Tùy chọn) Kích thước (C×R×D) mm 55×1,070×700 55×1,285×700 55×1,740×700 Trọng lượng kg 10 11 13 Lưu ý: Các thông số kỹ thuật dựa trên điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuật để biết chi tiết) • Độ ồn: Giá trị quy đổi trong điều kiện, phòng không dội âm. Vị trí đo phía dưới cách trung tâm máy 1.5 m. Trong quá trình vận hành thực tế, các giá trị này hơi cao do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 196

PDF trang 197 Dễ dàng bảo trì • Các phần cánh đảo gió dễ vệ sinh bởi vì nó khó ngưng tụ và bị dơ. • Kiểm tra sự ô nhiễm trong máng nước xả bằng cách tháo rời lưới hút gió và mặt nạ. • Các nút điều chỉnh được âm ở 4 góc của dàn lạnh cho phép điều chỉnh thân máy mà không cần phải tháo mặt nạ. Nút điều chỉnh Lắp đặt linh hoạt Phần ống kết nối của máng • Bơm xả được trang bị như một phụ kiện tiêu chuẩn với độ nâng 850 mm. Sạch sẽ Thiết bị lọc khí Streamer (Tùy chọn) Xem trang 7 - 8 Công nghệ Daikin Streamer tăng cường hiệu quả làm sạch tối đa, sử dụng đặc tính bất hoạt mạnh mẽ để bất hoạt các chất bị phin lọc giữ lại để mang lại chất lượng không khí tốt hơn. Ghi chú: 1) Chỉ có thể kết nối bộ điều khiển từ xa BRC1H63W(K) để BẬT/TẮT Streamer. 2) Chức năng Streamer chỉ hoạt động khi quạt và điều hòa không khí dừng. Thời gian hoạt động tối đa của Streamer là 180 phút mỗi ngày. BAPWS55A61 Máng nước xả có ion bạc kháng khuẩn • Ngăn chặn sự phát triển của các chất nhờn, vi khuẩn, nấm mốc gây ra mùi hôi và tắc nghẽn. * Máng nước xả nên được thay một lần từ 2 đến 3 năm. Phin lọc được xử lý kháng khuẩn và chống mốc Thông số kỹ thuật MODEL FXCQ20BVM FXCQ25BVM FXCQ32BVM FXCQ40BVM FXCQ50BVM FXCQ63BVM FXCQ80BVM FXCQ125BVM Nguồn điện 1pha, 220-240 V/220-230 V, 50/60 Hz Btu/h 7,500 9,600 12,300 15,400 19,100 24,200 30,700 47,800 Công suất lạnh kW 2.2 2.8 3.6 4.5 5.6 7.1 9.0 14.0 Btu/h 8,500 10,900 13,600 17,100 21,500 27,300 34,100 54,600 Công suất sưởi kW 2.5 3.2 4.0 5.0 6.3 8.0 10.0 16.0 Làm lạnh 0.031 0.039 0.041 0.059 0.063 0.090 0.149 Điện năng tiêu thụ kW Sưởi 0.028 0.035 0.037 0.056 0.060 0.086 0.146 Vỏ máy Thép mạ kẽm m3/phút 10.5/9.5/9/8/7.5 11.5/10.5/9.5/8.5/8 12/11/10.5/9.5/8.5 15/14/13/11.5/10.5 16/15/14/12.5/11.5 26/24/22.5/20.5/18.5 32/29.5/27.5/25/22.5 Lưu lượng gió (RC/C/TB/T/RT) cfm 371/335/318/282/265 406/371/335/300/282 424/388/371/335/300 530/494/459/406/371 565/530/494/441/406 918/847/794/724/653 1,130/1,041/971/883/794 Độ ồn (RC/C/TB/T/RT) dB(A) 32/31/30/29/28 34/33/31/30/29 34/33/32/31/30 36/35/33/32/31 37/36/35/33/31 39/38/37/35/32 42/40/38/36/33 46/44/42/40/38 Kích thước (C × R × D) mm 305×775×620 305×990×620 305×1,445×620 Trọng lượng máy kg 19 22 25 33 38 Lỏng (Loe) 6.4 9.5 Ống kết nối Hơi (Loe) mm 12.7 15.9 Nước xả VP25 (Đường kính ngoài 32/Đường kính trong 25) Model BYBCQ40CF BYBCQ63CF BYBCQ125CF Mặt nạ Màu sắc Trắng sáng (6.5Y 9.5/0.5) (Tùy chọn) Kích thước (C×R×D) mm 55×1,070×700 55×1,285×700 55×1,740×700 Trọng lượng kg 10 11 13 Lưu ý: Các thông số kỹ thuật dựa trên điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuật để biết chi tiết) • Độ ồn: Giá trị quy đổi trong điều kiện, phòng không dội âm. Vị trí đo phía dưới cách trung tâm máy 1.5 m. Trong quá trình vận hành thực tế, các giá trị này hơi cao do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 196 TRANG LIỀN KỀ CÙNG TRANG ĐÔI — PDF trang 196 Thiết kế nhỏ gọn và hoạt động êm ái mang lại sự thoải mái cho người sử dụng Thiết kế thời thượng Tiện nghi Điều chỉnh hướng đảo gió độc lập* Điều khiển tốc độ quạt: 5 cấp và tự động • Điều chỉnh lưu lượng gió đã được cải thiện từ 3 cấp lên 5 cấp. Chế độ gió tự động hoàn toàn mới. Phù hợp cho trần nhà cao • Kể cả trong không gian trần nhà cao tối đa 3.5 m, luồng gió thoái mái vẫn thổi được đến sàn nhà. Tiết kiệm năng lượng • Mức tiêu thụ điện năng được giảm đáng kể nhờ vào việc phát triển ống trao đổi nhiệt 95 nhỏ và động cơ quạt DC. 0 20 25/32 40 50 63 80 125 )W( gnăn nệiđ ụht uêit ựS Cassette Âm Trần 2 Hướng Thổi FXCQ-B • Dàn lạnh với kiểu dàng phong cách hài hòa dễ dàng với bất kỳ thiết kế nội thất nào. • Các cánh phẳng đóng hoàn toàn khi dàn lkhông hoạt động và không nhìn thấy lưới hút gió. • Chiều dày của tất cả các máy là 620 mm, lý tưởng cho không gian hẹp. • Hướng đảo gió có thể được điều chỉnh độc lập cho từng cửa gió để cung cấp Cài đặt hướng đảo gió độc lập không khí tối ưu. Không cài đặt độc lập (Luồng gió tự động) *Áp dụng khi sử dụng điều khiển từ xa không dây BRC1E63 hoặc BRC1H63W(K) Vị trí Vị trí 0 (điểm cao nhất) Vị trí 1 Vị trí 2 Vị trí 3 Vị trí 4 (điểm thấp nhất) Đảo gió Có thể cài đặt độc lập như đã nêu trên. Vị trí 0 Đảo gió (Chỉnh luồng gió đến vị trí cao nhất) (Lên / Xuống) 300 So sánh sự tiêu thụ điện năng (Làm lạnh) 278 216 200 157 149 132 132 100 81 90 59 63 31 39 41 Model Model cũ: FXCQ-M Model mới: FXCQ-B 195
