FXHQ140BVM

Ghi chú: Các thông số kỹ thuật dựa trên điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuậ để biết chi tiết). • Độ ồn: Giá trị quy đổi trong điều kiện phòng không dội âm. Vị trí đo phía trước cách trung tâm máy 1 m và 1 m phía dưới. Trong quá trình vận hành thực tế, các giá trị này thường hơi cao hơn do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 214

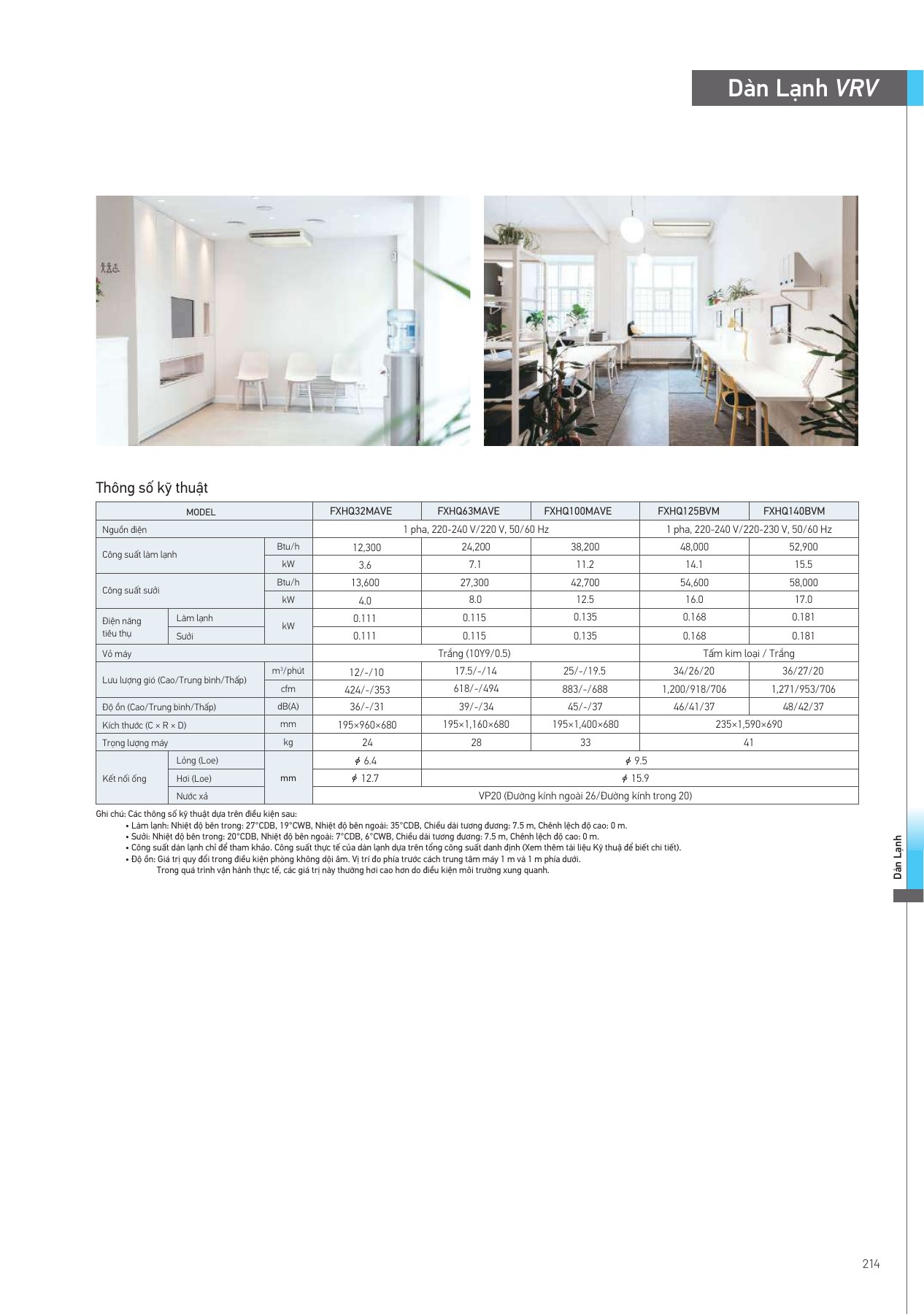

PDF trang 215 Thông số kỹ thuật MODEL FXHQ32MAVE FXHQ63MAVE FXHQ100MAVE FXHQ125BVM FXHQ140BVM Nguồn điện 1 pha, 220-240 V/220 V, 50/60 Hz 1 pha, 220-240 V/220-230 V, 50/60 Hz Btu/h 12,300 24,200 38,200 48,000 52,900 Công suất làm lạnh kW 3.6 7.1 11.2 14.1 15.5 Btu/h 13,600 27,300 42,700 54,600 58,000 Công suất sưởi kW 4.0 8.0 12.5 16.0 17.0 Điện năng Làm lạnh 0.111 0.115 0.135 0.168 0.181 kW tiêu thụ Sưởi 0.111 0.115 0.135 0.168 0.181 Vỏ máy Trắng (10Y9/0.5) Tấm kim loại / Trắng m3/phút 12/-/10 17.5/-/14 25/-/19.5 34/26/20 36/27/20 Lưu lượng gió (Cao/Trung bình/Thấp) cfm 424/-/353 618/-/494 883/-/688 1,200/918/706 1,271/953/706 Độ ồn (Cao/Trung bình/Thấp) dB(A) 36/-/31 39/-/34 45/-/37 46/41/37 48/42/37 Kích thước (C × R × D) mm 195×960×680 195×1,160×680 195×1,400×680 235×1,590×690 Trọng lượng máy kg 24 28 33 41 Lỏng (Loe) 6.4 9.5 Kết nối ống Hơi (Loe) mm 12.7 15.9 Nước xả VP20 (Đường kính ngoài 26/Đường kính trong 20) Ghi chú: Các thông số kỹ thuật dựa trên điều kiện sau: • Làm lạnh: Nhiệt độ bên trong: 27°CDB, 19°CWB, Nhiệt độ bên ngoài: 35°CDB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Sưởi: Nhiệt độ bên trong: 20°CDB, Nhiệt độ bên ngoài: 7°CDB, 6°CWB, Chiều dài tương đương: 7.5 m, Chênh lệch độ cao: 0 m. • Công suất dàn lạnh chỉ để tham khảo. Công suất thực tế của dàn lạnh dựa trên tổng công suất danh định (Xem thêm tài liệu Kỹ thuậ để biết chi tiết). • Độ ồn: Giá trị quy đổi trong điều kiện phòng không dội âm. Vị trí đo phía trước cách trung tâm máy 1 m và 1 m phía dưới. Trong quá trình vận hành thực tế, các giá trị này thường hơi cao hơn do điều kiện môi trường xung quanh. hnạL nàD Dàn Lạnh VRV 214 TRANG LIỀN KỀ CÙNG TRANG ĐÔI — PDF trang 214 Áp Trần FXHQ-MA / B FXHQ32 / 63 / 100MA FXHQ125 / 140B Thiết kế mỏng với luồng gió yên tĩnh và góc thổi rộng Thoải mái • Đảo gió tự động (lên và xuống) và cửa gió (trái và phải bằng tay) mang lại cảm giác thoải mái cho căn phòng. • Cánh gió điều chỉnh thủ công cho luồng gió thẳng hoặc góc rộng. Không gian lắp đặt cần thiết (mm) Lắp đặt linh hoạt Tối thiểu Tối thiểu • Lắp đặt linh hoạt 30mm 30mm Thiết bị phù hợp với không gian chật hẹp. * Nước được sử dụng trong quá trình chạy thử nghiệm có thể được • Bộ bơm xả (tùy chọn) có thể dễ dàng kết hợp. thoát ra từ lỗ xả khí chứ không phải từ bên cạnh như trường hợp trước đây. Kết nối đường ống thoát nước có thể được thực hiện bên trong thiết bị. 600 mm Cửa môi chất lạnh và ống thoát nước ở cùng một lỗ. • Tất cả hệ thống dây điện và bảo dưỡng nội bộ có thể được thực hiện từ bên dưới thiết bị. Bộ bơm nước (Lắp đặt bên trong máy) Các model 125/140 mới cung cấp công suất lớn hơn cho không gian rộng • Công nghệ của động cơ quạt DC, quạt sirocco rộng và bộ trao đổi nhiệt lớn kết hợp để tạo ra luồng gió lớn hơn và vận hành êm ái. • Thiết kế tinh tế: Cánh đóng lại gọn gàng khi không sử dụng. • Thích hợp cho trần nhà cao: tối đa 4.3 m • Kiểm soát lưu lượng gió đã được cải thiện từ 2 bước thành 3 bước. • Bộ bơm nước xả (tùy chọn) bao gồm chất kháng khuẩn ion bạc giúp ngăn chặn sự phát triển của chất nhờn, vi khuẩn và nấm mốc gây mùi và tắc nghẽn. • Khung có thể tháo rời phía sau cho phép dễ dàng tiếp cận cho công việc Dễ dàng thực hiện liên quan đường ống. các thao tác trên đường ống Sạch sẽ Thiết bị lọc khí Streamer (Tùy chọn) cho model 125 / 140 mới Xem trang 7 - 8 Công nghệ Daikin Streamer tăng cường hiệu quả tối đa trong việc làm sạch, sử dụng các đặc tính bất hoạt mạnh mẽ để bất hoạt các chất bị phin lọc giữ lại để có chất lượng không khí tốt hơn. Ghi chú: 1) Chỉ có thể kết nối bộ điều khiển từ xa BRC1H63W(K) để BẬT / TẮT hoạt động của bộ phát Streamer. 2) Chức năng Streamer chỉ hoạt động khi ngừng hoạt động của quạt và điều hòa. Thời gian hoạt động tối đa của Streamer là 180 phút mỗi ngày. BAPWS55A61 213
